Конвейерные ленты CHEVRON
Предлагаем шевронные конвейерные ленты производства SAVA, Словения.

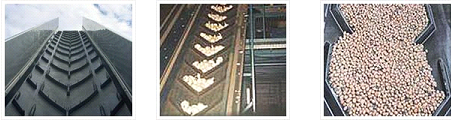

Рифленые транспортерные ленты CHEVRON – идеальное решение в случаях, когда материал необходимо транспортировать под высокими углами наклона.
Конвейерные ленты с гладкой несущей поверностью используются для транспортировки упакованного и неупаковоанного грузов под углом наклона до 22º.
С этой целью фирма SAVA разработала исключительно выносливые и высококачественные конвейерные ленты типа Chevron и High-Chevron. Преимущества этих лент в долгом сроке службы и гибкости, благодаря однородным рёбрам Chervon, каландированных из резиновых покрытий.
Область применения:
- каменоломня, песчаный карьер
- цементный завод, печь для обжига извести
- сельское хозяйство: транспортировка свёклы, хлебных злаков, картофеля, удобрений, древесной стружки
- транспортировка угля и кокса
- завод сахарной свеклы
- солеварня
- передвижные дробилки и грохоты
- и т.д.
Тип материала |
Пример материала |
Самый большой угол наклона трансп. |
|||
Высота ребер |
|||||
h(мм): 14 |
h(мм): 16 |
h(мм): 25 |
h(мм): 32 |
||
ПОРОШКООБРАЗНЫЙ |
мука, известь и т.д. | 25° |
25° |
28° |
30° |
СЫПУЧИЙ |
злаки: кукуруза, ячмень, рожь, пшеница; сухой песок | 20/25° | 20/25° | 25/30° | 25/30° |
СВОБОДНО ОБКАТЫВАЮЩИЙСЯ |
щебень, измельченный камень | 25° | 25° | 28° | 30° |
ЛИПКИЙ |
мокрый песок, пепел, мокрая глина | 30° | 30/35° | 35/40° | 40/45° |
УПАКОВАННЫЙ |
куль, джутовый мешок, бумажный мешок | 30/35° | 30/35° | 35/40° | 35/40° |
Приведённые данные являются только ориентировочными и зависят от типа материала, условий погрузки и скорости транспортерной ленты.
Максимальный угол наклона транспортерной ленты с гладкой поверхностью варьируется между 15° и 22° и зависит от типа материала.
Транспортерные ленты для наклонной транспортировки с профилированной поверхностью достигают углы наклона между 30° и свыше 40°.
В неблагоприятных условиях погрузки материал можно нагрузить только в ширине профилированной поверхности.
Объем высчитываем таким же способом, что и для транспортерных лент с гладкой поверхностью.
Конвейерные ленты CHEVRON с профилеми типа А
ВЫСОТА ПРОФИЛЯ 16 мм
В (мм) |
ПРОФИЛЬ |
А (мм) |
С (мм) |
ЕР250/2 3,5/1 |
ЕР400/3 3,5/1,5 |
EP500/4 4/2 |
400 |
А 33 | 330 | 35 | • | ||
500 |
А 33 | 330 | 85 | • | ||
| А 44 | 440 | 30 | • | • | ||
600 |
А44 | 440 | 80 | |||
| А 51 | 510 | 45 | ||||
| А 54 | 540 | 30 | ||||
650 |
А 44 | 440 | 105 | • | • | |
| А 51 | 510 | 70 | • | |||
| А 54 | 540 | 55 | ||||
| А 62 | 620 | 15 | ||||
800 |
А 51 | 510 | 145 | |||
| А 54 | 540 | 130 | • | |||
| А 62 | 620 | 90 | ||||
| А 72 | 720 | 40 | ||||
1000 |
А 62 | 620 | 190 | |||
| А 72 | 720 | 140 | • | |||
| А 83 | 830 | 85 | ||||
| А 94 | 940 | 30 | ||||
1200 |
А 83 | 830 | 185 | • | ||
| А 94 | 940 | 130 | • | |||
| А 101 | 1010 | 95 | ||||
| А 112 | 1120 | 40 | ||||
1400 |
А 101 | 1010 | 195 | • | ||
| А 112 | 1120 | 140 | ||||
| А 133 | 1330 | 35 | ||||
1600 |
А 133 | 1330 | 135 | |||
1800 |
А 161 | 1610 | 95 |
• стандартные конструкции, другие - по требованию.
Конвейерные ленты типа Chevron доступны также по требованию в комбинации с вариантом Ripcheck с различным типом покрытия.
Конвейерные ленты CHEVRON с профилеми типа АН
ВЫСОТА ПРОФИЛЯ 25 мм
В (мм) |
ПРОФИЛЬ |
А (мм) |
С (мм) |
ЕР250/2 3,5/1 |
ЕР400/3 3,5/1,5 |
ЕР500/4 4/2 |
500 |
АН 33 | 330 | 85 | |||
| АН 44 | 440 | 30 | • | |||
600 |
АН 44 | 440 | 80 | |||
| АН 51 | 510 | 45 | ||||
| АН 54 | 540 | 30 | ||||
650 |
АН 44 | 440 | 105 | • | ||
| АН 51 | 510 | 70 | • | |||
| АН 54 | 540 | 55 | ||||
| АН 62 | 620 | 15 | ||||
800 |
АН 51 | 510 | 145 | |||
| АН 54 | 540 | 130 | ||||
| АН 62 | 620 | 90 | • | |||
| АН 72 | 720 | 40 | ||||
1000 |
АН 62 | 620 | 190 | |||
| АН 72 | 720 | 140 | • | • | ||
| АН 83 | 830 | 85 | ||||
| АН 94 | 940 | 30 | ||||
1200 |
АН 83 | 830 | 185 | |||
| АН 94 | 940 | 130 | • | • | ||
| АН 101 | 1010 | 95 | ||||
| АН 112 | 1120 | 40 | ||||
1400 |
АН 101 | 1010 | 195 | |||
| АН 112 | 1120 | 140 | • | • | ||
| AH 133 | 1330 | 35 | ||||
1600 |
AH 133 | 1330 | 135 | |||
1800 |
AH 161 | 1610 | 95 |
• стандартные конструкции, другие - по требованию.
Конвейерные ленты типа Chevron доступны также по требованию в комбинации с вариантом Ripcheck с различным типом покрытия.
Типы конвейерных лент Chevron с профилями A и АН
Конвейерные ленты с профилем типа А
ВЫСОТА ПРОФИЛЯ 32 мм
В (мм) |
ПРОФИЛЬ |
А (мм) |
С (мм) |
Р (мм) |
ЕР250/2 3,5/1 |
ЕР400/3 3,5/1,5 |
ЕР500/4 4/2 |
500 |
F45 | 450 | 25 | 330 | • | ||
600 |
F45 | 450 | 75 | 330 | |||
650 |
F45 | 450 | 100 | 330 | • | ||
| F60 | 600 | 25 | 330 | ||||
800 |
F60 | 600 | 100 | 330 | • | ||
| F70 | 700 | 50 | 330 | ||||
1000 |
F70 | 700 | 150 | 330 | • | • | |
| F90 | 900 | 50 | 330 | ||||
1200 |
F90 | 900 | 150 | 330 | • | • | |
| F100 | 1000 | 100 | 330 |
• стандартные конструкции, другие - по требованию.
Конвейерные ленты типа Chevron доступны также по требованию в комбинации с вариантом Ripcheck с различным типом покрытия.
