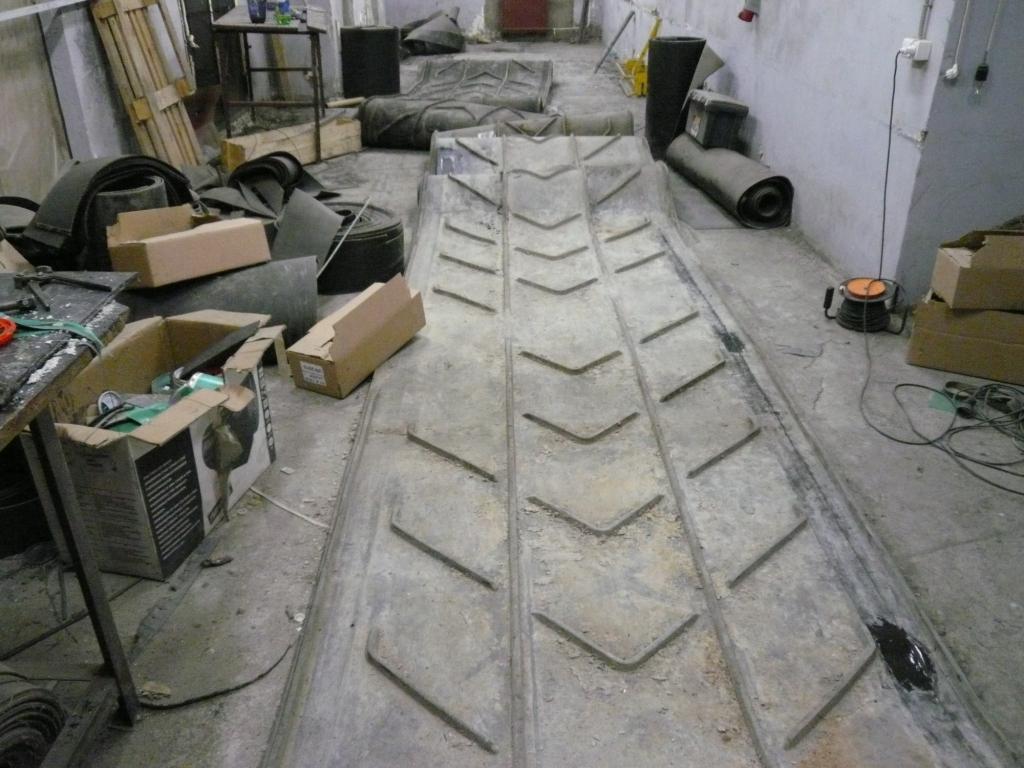

Предназначены для транспортировки сыпучих грузов под углом до 45°. Отличаются более высокой производительностью, чем гладкие ленты которые могут эксплуатироваться до углов не более 22°. Если угол наклона превышает указанное выше значение, то используются конвейерные ленты типа Chevron (шевронная конвейерная лента). Выбор соответствующей ленты и размера еѐ профилей зависит от транспортируемого груза(материала) и угла наклона:

Минимальный диаметр барабана
Конвейерные ленты Chevron с профилями высотой 14 -16мм=  250 мм
Конвейерные ленты Chevron с профилями высотой 22 -32мм = 315 мм
Максимальное расстояние между группами несущих роликов - 1метр
Конвейерные ленты Chevron с закрытыми профилями типа R301, R441, R551 и R631 Высота профиля -14 мм

Тип материала
Пример материала
Макс. угол наклона
Высота профиля 14mm
Высота профиля 16mm
Высота профиля 32mm

Порошкообразный материал

мука, известь и т.п.

25°

25°

30°

Сыпучий материал

хлебные злаки: кукуруза, ячмень, пшеница, рожь, сухой песок

20/25°

20/25°

25/30°

Свободно обкатывающийся материал

щебень, измельченный камень

25°

25°

30°

Липкий материал

мокрый песок, пепел, мокрая глина

30°

30/35°

40/45°

Упакованный материал

куль, джутовый мешок, бумажный мешок

30/35°

30/35°

35/40°
