Балки скольжения (Slide beams)

Отличная альтернатива роликам в местах падения крупного и тяжелого груза, исключает пробивание ленты, амортизируют ударную нагрузку,продлевает срок службы всего механизма в целом.
Т.к. данные элементы статичны-они не имеют подвижных частей, что сводит к нулю возможность их выхода из строя.  Слайд-балки изготовлены из износостойкой резины, а поверхность
из полиэтилена высокого давления с низким коэффициентом трения.
Устанока простая и быстрая, на болты. Срок службы
в разы превышает срок службы роликов, что существенно экономит расходы на обслуживание конвейерной установки.



IMGA0697 гшшш

Свойства:
• Комбинация полиэтилена и пористой резины с встроенным металлическим элементом крепления.
• Защита ленты от пробивания
• Расстояние между конвейерной лентой и балкой должно составлять не менее 20 мм (при не нагруженной ленте)
• Способ установки простой и не требует переделки ролико-опоры.

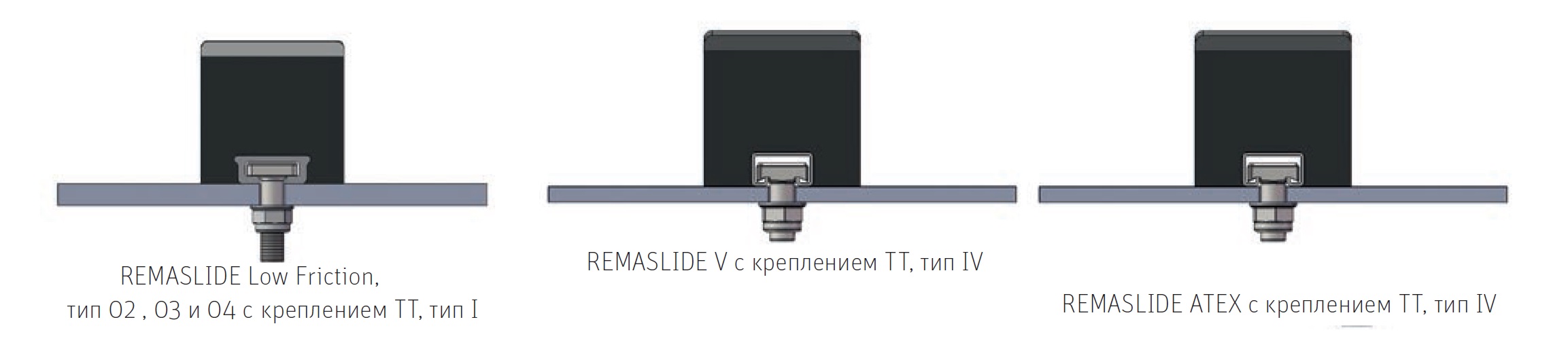

Конструкция:

 гш1

 Амортизирующая резина (черная), полиэтилен (зеленая, 10 мм толщиной) крепеж.

Артикул           Наименование                                   габариты
539 0605      REMASLIDE Set KG-02/PE              52 x 100 x 1 220 mm
539 0612      REMASLIDE Set KG-03/PE              80 x 100 x 1 220 mm
539 0629      REMASLIDE Set KG-04/PE              100 x 100 x 1 220 mm

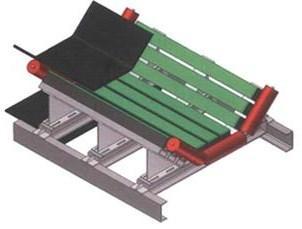

Защита лены в местах загрузки и перегрузки транспортируемого материала. Комбинация: резина - полиэтилен СВММ.
Обеспечивает слабое трение между лентой и балкой. Устанавливается ниже верхнего края поддерживающих роликов на 5- 20мм.
Варианты исполнения: общего назначения, самоугасающий.

Крепеж

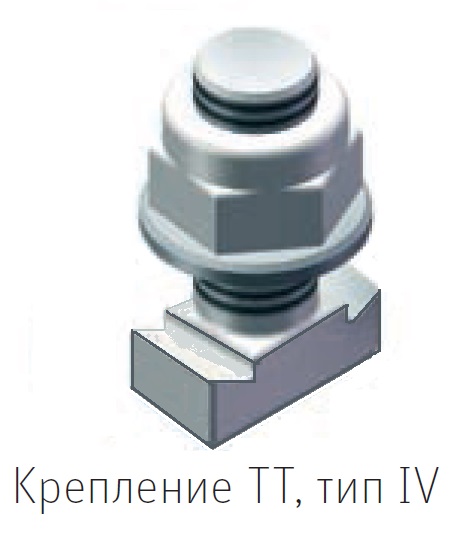

Состоит из ТТ-болт с шайбой и контргайкой. Рекомендация: 4 крепежа на балку. Крутящий момент 60 Нм.


артикул                   Описание                           Размеры
539 3561               TT-IV крепления                    М 16 х 40
539 3468               TT-IV крепления                    М 16 х 60
539 3475               TT-IV крепления                    М 16 х 80
