Фрикционные балки

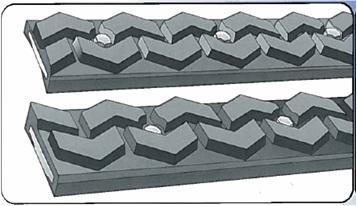

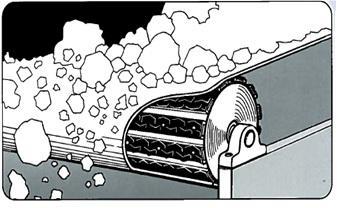

  Применяються на приводных барабанах. Они изготовлены из износостойкой резины с алюминиевым профилем. Резина и специальные стреловидные канавки на поверхности балки обеспечивают необходимое трение с транспортерной лентой в условиях повышенной влажности. Самоочищающиеся канавки не допускают частицам скапливаться на поверхности барабана тем самым, обеспечивая минимальный износ поверхности транспортёрной ленты.

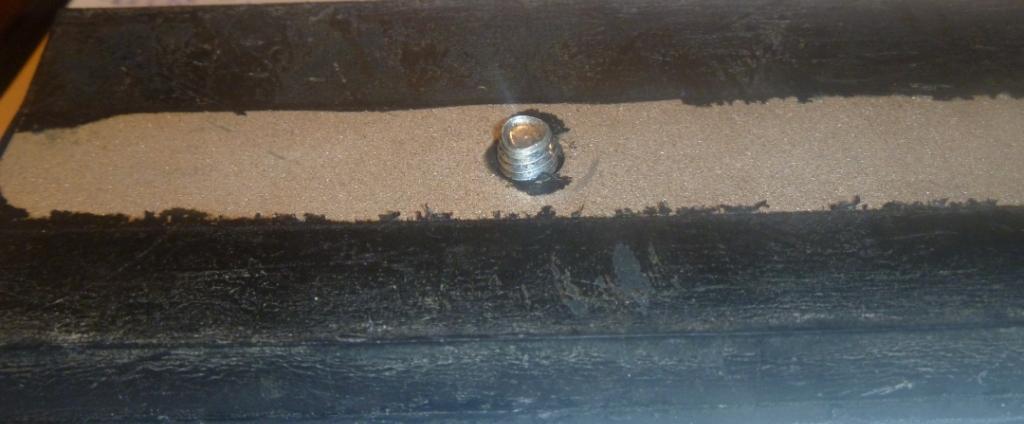

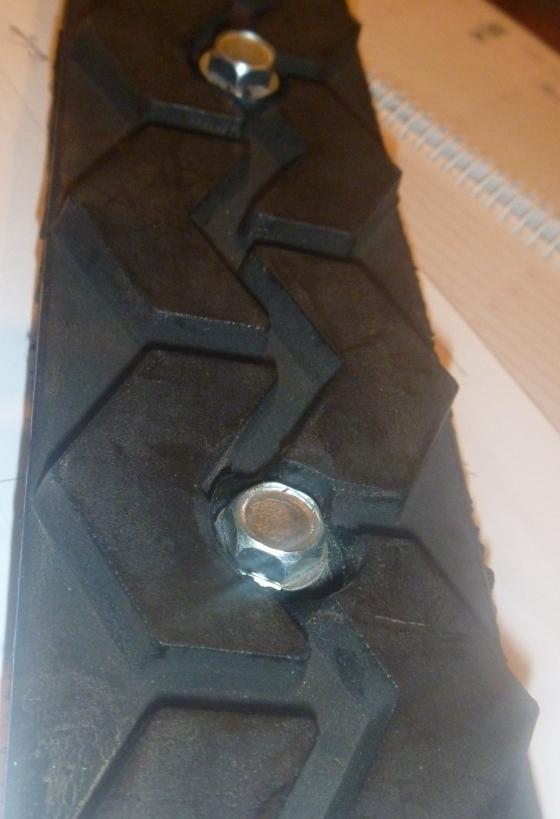

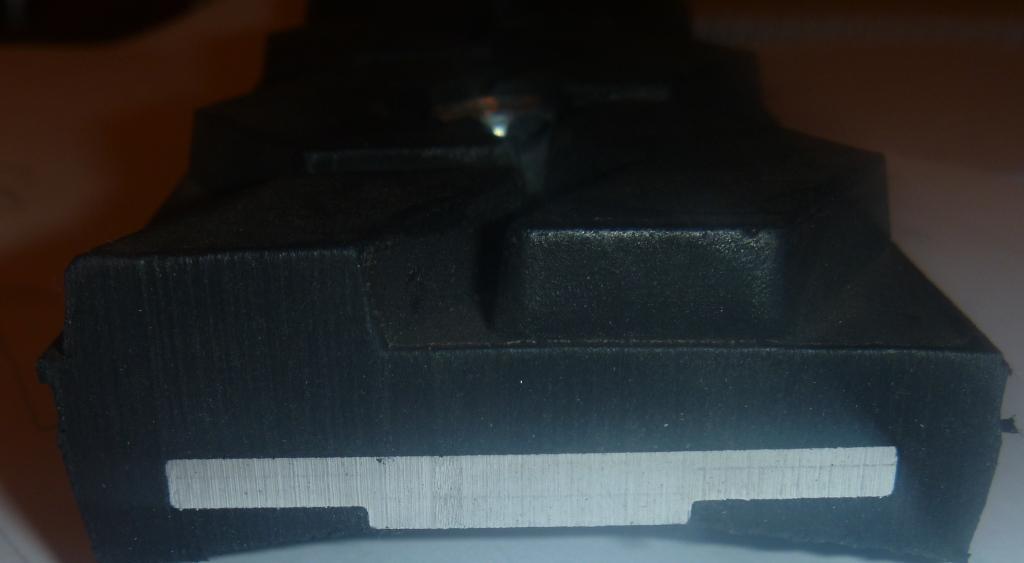

P1000500 P1000501 P1000502

  Тип                       Размер, мм
130371           20 х 70 х 1400 SU - прямой
130370           20/26 х 70 х 1400  BB - изогнутый       По заказу

стальной профиль и крепёж включён.

 2ум 3ум

Монтаж балок очень прост.

Они сконструированы таким образом, что подходят к барабанам с диаметром 400мм или больше. В каждой балке есть вулканизованный алюминиевый профиль, который крепится к поверхности барабана винтами саморезами М8х25. Направляющие отверстия  диаметром 7,3-7,5мм сверлятся в барабане с шагом 114мм. Длина стандартных балок 140мм и таблица показывает необходимое число балок в зависимости от диаметра

барабана и скорости транспортёрной ленты. Для определения длины балки просто добавьте 100мм к ширине ленты, например, 650мм + 100мм = 750мм. Перед установкой фрикционных балок поверхность барабана должна быть очищена и не иметь никакого резинового покрытия.
