Бомбировочный клин CN

Бомбажный клин CN

«CN-Бомбажный клин» - быстрый, простой и экономичный способ изготовления бочкообразной футеровки приводных барабанов,  любого размера и формы.
Применение дает улучшение центровки  конвейерных лент, особенно на конвейерных системах, загружаемых с  с боковой части. Равномерное распределение давления по всей поверхности барабана , это дает, меньший износ на опорах подшипников и конвейерной ленты.

бомбаж клин

Характеристики:

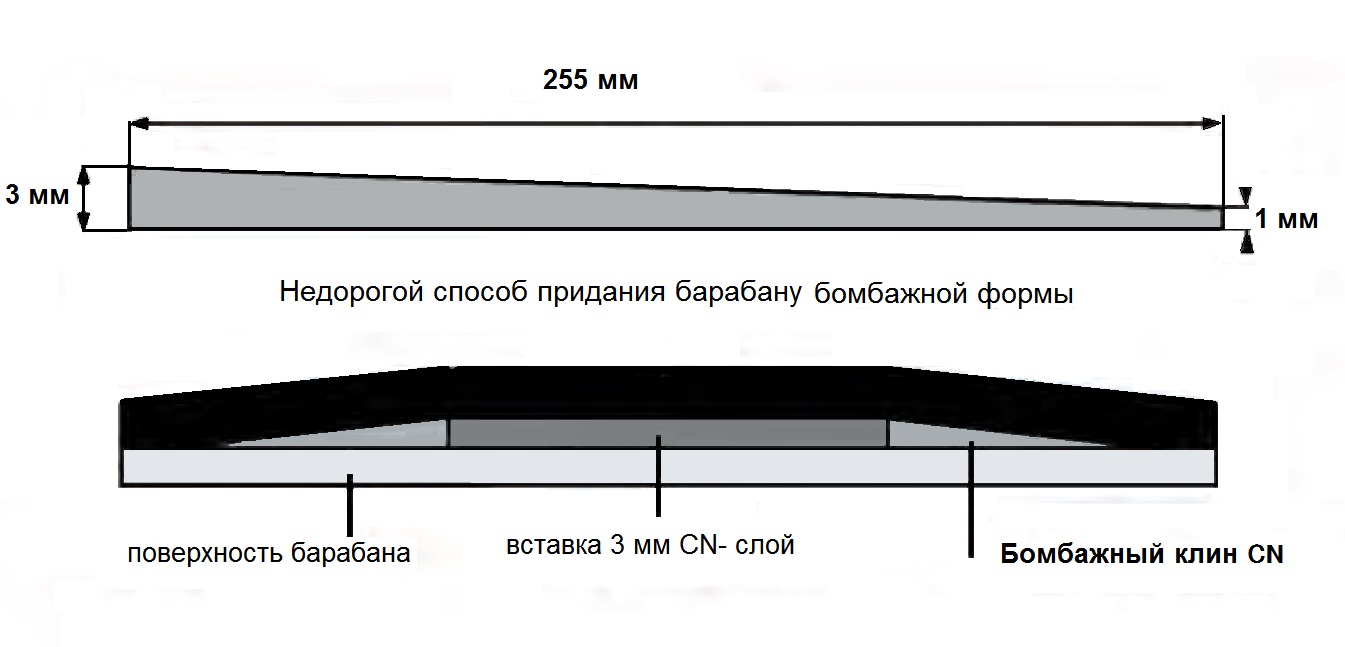

Недорогой способ придания барабану бочкообразной  формы
Улучшения прямолинейности хода ленты, особенно при боковой загрузке материала.

 Арт. №
 Наименование
 Размеры
 528 5545
 Бомбажный клин CN    1/3 x 255 x 2 500 мм
Области применения

• Резинотканевые конвейерные ленты

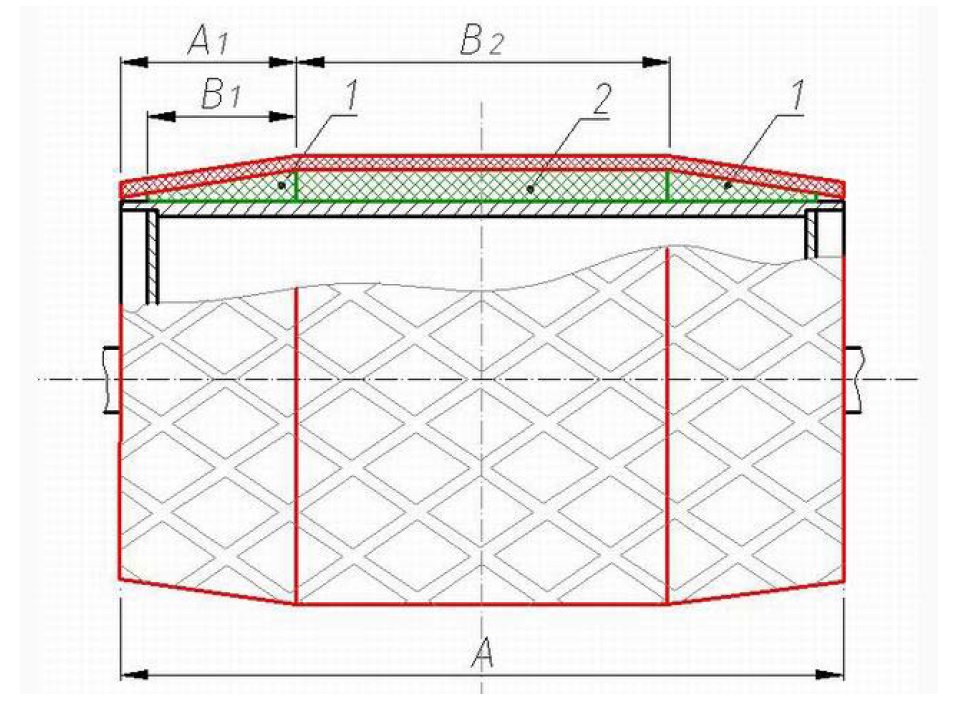

рис 1

На рис.1 приведен общий вид приводного барабана с деталями предлагаемой резиновой футеровки.
1-Клиновидная в сечении пластина (бомбировочный клин); 2- Выравнивающая пластина; 3-Футеровочная пластина. Каждая из отдельных пластин состоит из отдельно го полотна, длина которого зависит от диаметра барабана, а ширина 2-й и 3-й детали от ширины барабана. Размер B1 дет.1 для всех типоразмеров единый. Установка пластин на барабан производиться при помощи специальных клеев, поставка которых входит в комплект поставки футеровки.

Монтаж:
«CN-Бомбажный клин  (CN-CW)» и «CN-выравнивающий слой резины  CN-FR» должны охватывать макс. 2/3 от общей ширины барабана. (например, ширина барабана: 1.000 мм = 666 мм полная ширина венца
→ 167 мм барабан - 255 мм CN-CW - 156 мм CN-FR - 255 мм CN-CW - 167 мм барабан
