FLEXCO RIVET HINGED
FLEXCO RIVET HINGED
Область применения:
Стыковка резинотканевых и поливинилхлоридных лент конвейеров на открытых и подземных угольных разработках, рудниках, ГОКах, карьерах стройматериалов, обогатительных фабриках, сталелитейных и деревообрабатывающих предприятиях, дорожных машин, питателей и т.п.
При использовании новых синтетических тканей для лент предпочтительно использование механических креплений для лент с натяжением до 1600 H/mm. Более
старые конструкции лент и каркасные материалы не рассчитаны на фиксацию механических креплений.
В результате этого вулканизация остается единственным выбором для многих пользователей конвейеров.

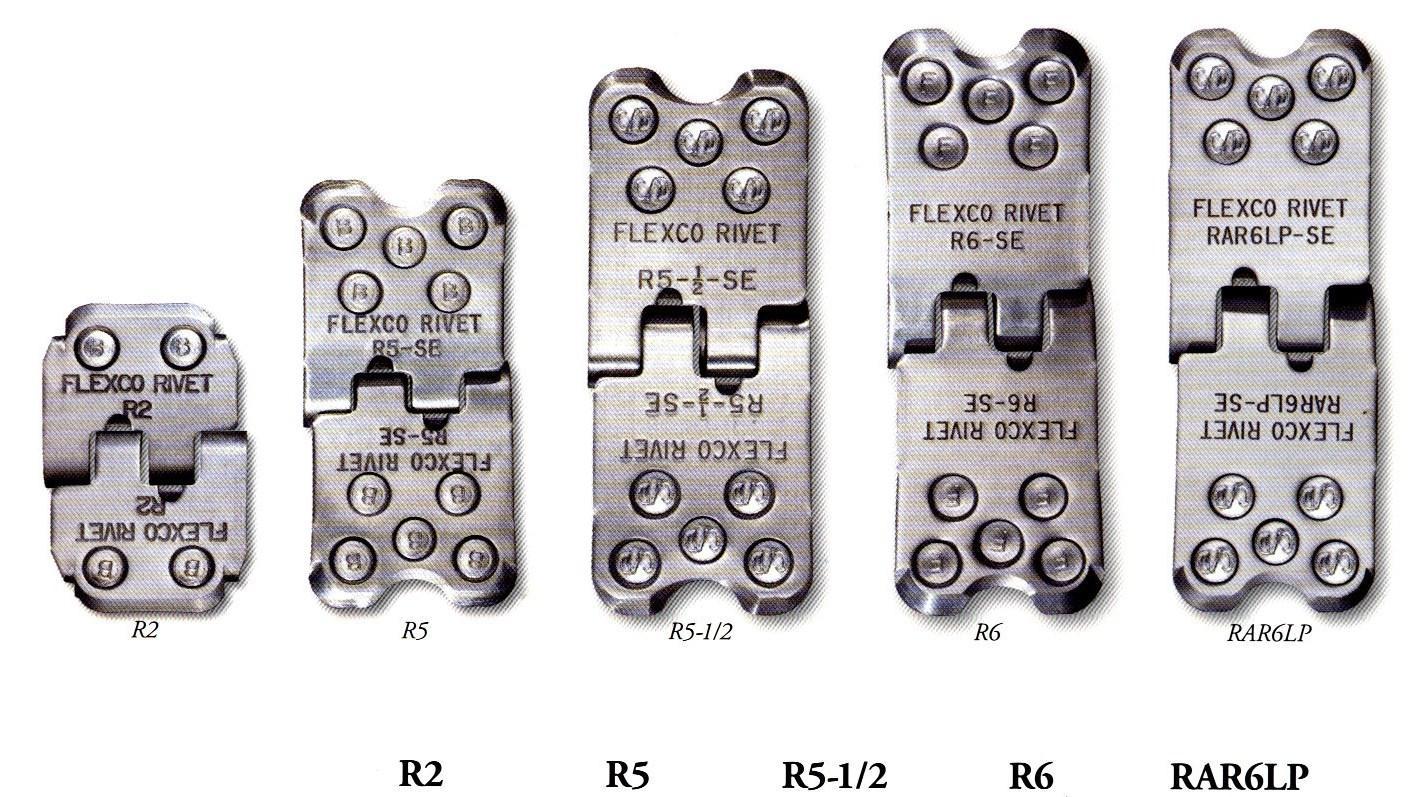

Типоразмер соединения |
Прочность ленты, Н/мм |
Толщина ленты, мм |
Типоразмер заклепки |
Min Ø. барабана, мм |
Материал соединения |
Заказной номер стержня |
R2 |
400 |
5 – 6 |
AA |
125 |
оцинков. сталь нержав. |
NC, NAC, SC, AC, NCS, ACS, SSC, HB |
|
|
A |
|||||
|
7 – 10 |
B |
|||||
R5 |
800 |
6 – 8 |
A |
200 |
сталь оцинков. |
NC, NAC, SC, AC, NCS, ACS, SSC, HB |
|
7 – 10 |
B |
сталь нержав. |
||||
|
9 – 11 |
C |
сплав RustAlloy |
||||
R5 |
1250 |
8 – 9 |
B |
250 |
сталь оцинков. сплав RustAlloy |
ACS6, АС6, NAC6, SC6 |
|
9 – 10,5 |
C |
|||||
|
10,5 – 12 |
C/D |
|||||
|
11 – 13,5 |
D |
|||||
|
13 - 15 |
E |
|||||
R6/R8 |
1600/2000 |
10 – 11 |
C/D |
400 |
сталь оцинков. сплав RustAlloy |
CS6, АС6, NAC6, SC6 |
|
11 – 13 |
D |
|||||
|
12 – 14 |
E |
|||||
|
13,5 – 16 |
F |
|||||
|
15 - 17 |
G |
|||||
RAR 6LP (низкий профиль) |
160 |
14,5 – 16,5 |
F |
400 |
сплав RustAlloy |
ACS6, АС6, NAC6, SC6 |
|
16 – 18 |
G |
|||||
RAR8 |
2000 |
10,5 – 11 |
C/D |
400 |
сплав RustAlloy |
ACS6, NAC6 |
|
10,5 – 13 |
D |
|||||
|
12 – 14 |
E |
|||||
|
13,5 – 16 |
F |
|||||
|
15 - 17 |
G |
|||||
|
16-18 |
H |
|||||
|
Х – хорошая, С – слабая, Б - благоприятная |
||||||
ШАРНИРЫ (две полосы в одной упаковке для одного стыка)
Ширина ленты, мм |
Типоразмер шарнира |
Масса упаковки, кг |
Кол-во заклепок на 1 шарнирный стык |
||
Сталь оцинкованная |
Сталь нержавеющая |
Сплав Растэллой |
|||
|
500 |
R2-500 |
R2S-500 |
0,75 |
44 |
|
|
650 |
R2-650 |
R2S-650 |
0,87 |
56 |
|
|
800 |
R2-800 |
R2S-800 |
1,20 |
68 |
|
|
1000 |
R2-1000 |
R2S-1000 |
1,50 |
88 |
|
|
1200 |
R2-1200 |
R2S-1200 |
1,80 |
108 |
|
|
1400 |
R2-1400 |
2,00 |
124 |
||
|
500 |
R5-500 |
R5S-500 |
RAR5-500 |
1,27 |
110 |
|
650 |
R5-650 |
R5S-650 |
RAR5-650 |
1,66 |
140 |
|
800 |
R5-800 |
R5S-800 |
RAR5-800 |
2,20 |
170 |
|
1000 |
R5-1000 |
R5S-1000 |
RAR5-1000 |
2,54 |
220 |
|
1200 |
R5-1200 |
R5S-1200 |
RAR5-1200 |
3,13 |
270 |
|
1400 |
R5-1400 |
R5S-1400 |
RAR5-1400 |
3,56 |
10 |
|
1600 |
R5-1600 |
R5S-1600 |
RAR5-1600 |
4,10 |
360 |
|
650 |
R5 -650 |
--- |
RAR5-650 |
2,40 |
140 |
|
800 |
R5 -800 |
--- |
RAR5-800 |
2,95 |
170 |
|
1000 |
R5 -1000 |
--- |
RAR5-1000 |
3,68 |
220 |
|
1200 |
R5-1200 |
--- |
RAR5-1200 |
4,49 |
270 |
|
1400 |
R5 -1400 |
--- |
RAR5-1400 |
5,16 |
310 |
|
1600 |
R5 -1600 |
--- |
RAR5-1600 |
5,89 |
360 |
|
1800 |
R5 -1800 |
--- |
RAR5-1800 |
6,63 |
410 |
|
800 |
R6-800 |
--- |
RAR6-800 |
4,0 |
170 |
|
1000 |
R6-1000 |
--- |
RAR6-1000 |
5,0 |
220 |
|
1200 |
R6-1200 |
--- |
RAR6-1200 |
6,0 |
270 |
|
1400 |
R6-1400 |
--- |
RAR6-1400 |
7,0 |
310 |
|
600 |
R6-1600 |
--- |
RAR6-1600 |
8,0 |
360 |
|
1800 |
R6-1800 |
--- |
RAR6-1800 |
9,0 |
410 |
|
1000 |
R8-1000 |
--- |
RAR8-1000 |
5,0 |
352 |
|
1200 |
R8-1200 |
--- |
RAR8-1200 |
6,0 |
432 |
|
1400 |
R8-1400 |
--- |
RAR8-1400 |
7,0 |
496 |
|
1600 |
R8-1600 |
--- |
RAR8-1600 |
8,0 |
576 |
ЗАКЛЕПКИ
|
|||
Индекс размера заклепки |
Заказной номер |
Кол-во в упаковке, шт. |
Масса упаковки, кг |
Сталь |
|||
|
A |
SRA |
250 |
1,04 |
|
B |
SRB |
250 |
1,13 |
|
C |
SRC |
250 |
1,18 |
|
C/D |
SRC/D |
250 |
1,27 |
|
D |
SRD |
250 |
1,32 |
|
E |
SRE |
250 |
1,41 |
|
F |
SRF |
250 |
1,41 |
|
G |
SRG |
250 |
1,45 |
|
H |
SRH |
250 |
1,54 |
Сталь нержавеющая |
|||
|
А |
SRA-S |
250 |
1,04 |
|
В |
SRB-S |
250 |
1,13 |
|
С |
SRC-S |
250 |
1,18 |
|
C/D |
SRC/D-S |
250 |
1,27 |
|
D |
SRD-S |
250 |
1,32 |
|
Е |
SRE-S |
250 |
1,41 |
|
F |
SRP-S |
250 |
1,41 |
|
G |
SRG-S |
250 |
1,45 |
Стержни для шарнирных соединений
Стержни |
Обозн. |
Материал соединяющего стержня |
|
|
NC |
Стальной канат в нейлоновой оболочке, предохраняющей от коррозии |
|
|
NCS |
Канат из нержавеющей стали в нейлоновой оболочке (для сильной коррозии) |
|
|
NAC |
Стальной канат со стальной броней и нейлоновой оболочкой |
|
|
SC |
Стальной канат без оболочки (для абразивных и остроугольных грузов) |
|
|
SSC |
Канат из нержавеющей стали для условий с сильной коррозией |
|
|
AC |
Стальной канат со стальной броней |
|
|
ACS |
Канат и броня из нержавеющей стали (в условиях коррозии) |
|
|
NB |
Канат из бронзы в нейлоновой оболочке (не магнитен) |
Ширина ленты, мм |
Типоразмер шарнира |
Заказной № стержня |
Ширина ленты, мм |
Типоразмер шарнира |
Заказной № стержня |
Сталь |
Сталь нержавеющая |
||||
|
500 |
R2, R5 375; 550* (Ø стержня 6,3 мм) |
NC-500-1 |
500 |
R2, R5 375; 550* (Ø стержня 6,3 мм) |
NCS-500-1 |
|
650 |
NC-650-1 |
650 |
NCS-650-1 |
||
|
800 |
NС-800-1 |
800 |
NСS-800-1 |
||
|
1000 |
NС-1000-1 |
1000 |
NСS-1000-1 |
||
|
1200 |
NC-1200-1 |
1200 |
NCS-1200-1 |
||
|
1400 |
NC-1400-1 |
1400 |
NCS-1400-1 |
||
|
1600 |
NС-1600-1 |
1600 |
NСS-1600-1 |
||
|
500 |
R2, R5 375; 550* (Ø стержня 6,0 мм) |
SC-500-1 |
500 |
R2, R5 375; 550* (- стержня 6,0 мм) |
SSC-500-1 |
|
650 |
SC-650-1 |
650 |
SSC-650-1 |
||
|
800 |
SС-800-1 |
800 |
SSС-800-1 |
||
|
1000 |
SС-1000-1 |
1000 |
SSС-1000-1 |
||
|
1200 |
SC-1200-1 |
1200 |
SSC-1200-1 |
||
|
500 |
R2; R5; 375; 550* (Ø стержня 6,3 мм) |
AC-500-1 |
500 |
R2; R5; 375; 550* (диам стержня 6,7 мм) |
ACS-500-1 |
|
650 |
AC-650-1 |
650 |
ACS-650-1 |
||
|
800 |
AС-800-1 |
800 |
AСS-800-1 |
||
|
1000 |
AС-1000-1 |
1000 |
AСS-1000-1 |
||
|
200 |
AC-1200-1 |
1200 |
ACS-1200-1 |
||
|
1400 |
AC-1400-1 |
1400 |
ACS-1400-1 |
||
|
1600 |
AС-1600-1 |
1600 |
ACS-1600-1 |
||
|
500 |
R2; R5; 375; 550* (Ø стержня 6,3 мм) |
NAC-500-1 |
650 |
R5 -; R6; R8 (Ø. стержня 9,6 мм) |
ACS6-650-1 |
|
650 |
NAC-650-1 |
800 |
AСS6-800-1 |
||
|
800 |
NAС-800-1 |
1000 |
AСS6-1000-1 |
||
|
1000 |
NAС-1000-1 |
1200 |
ACS6-1200-1 |
||
|
1200 |
NAC-1200-1 |
1400 |
ACS6-1400-1 |
||
|
1400 |
NAC-1400-1 |
1600 |
ACS6-1600-1 |
||
|
1600 |
NAС-1600-1 |
1800 |
ACS6-1800-1 |
||
Сталь |
|||||
|
650 |
R5-R6; R8 (Ø стержня 9,6 мм) |
АС6-650-1 |
650 |
R5 -; R6; R8 (диам. стержня 8,8 мм) |
SС6-650-1 |
|
800 |
АС6-800-1 |
800 |
SС6-800-1 |
||
|
1000 |
АС6-1000-1 |
1000 |
SС6-1000-1 |
||
|
1200 |
АС6-1200-1 |
1200 |
SС6-1200-1 |
||
|
1400 |
АС6-1400-1 |
1400 |
SС6-1400-1 |
||
|
1600 |
АС6-1600-1 |
1600 |
SС6-1600-1 |
||
|
1800 |
С6-1800-1 |
Антимагнитный стержень |
|||
|
650 |
R5 -; R6; R8 (Ø стержня 10,4 мм) |
NАС6-650-1 |
500 |
R2; R5; 375; 550* (диам. стержня 6,3 мм) |
NB-500-1 |
|
800 |
NАС6-800-1 |
650 |
NB-650-1 |
||
|
1000 |
NАС6-1000-1 |
800 |
NB-800-1 |
||
|
1200 |
NАС6-1200-1 |
1000 |
NB-1000-1 |
||
|
1400 |
NАС6-1400-1 |
1200 |
NB-1200-1 |
||
|
1600 |
NАС6-1600-1 |
* Шарнирные болтовые соединения |
|||
Устройство для монтажа шарниров станок MSRTX с одним или двумя ведущими блоками.
