Механические обрезиненные соединения конвейерных лент.

img_7214_4 img_7230_59Безымянный

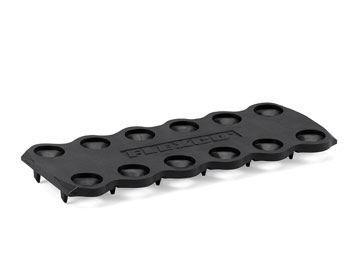

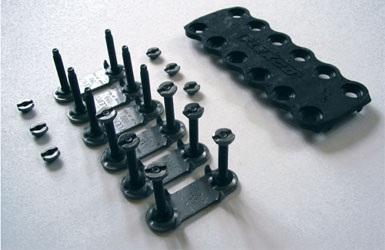

Механические  соединения «140 VP», «190 VP» и «2 VP» состоят из 2 частей (верхней и нижней пластин) и крепежа. Верхняя пластина  (шесть - в 140 VP , 190 VP и 4 - в 2 VP ) соединены цельной обкладкой из вулканизированной резины в полосы, которые устанавливаются на отдельные нижние пластины, предварительно собранные с болтами.
Соединения «VP» поставляются в коробке, содержащей:
•  для 140 VP и 190 VP - 5 верхних полос армированных резиной длиной 180 мм каждая;
•  для 2 VP - 6 верхних полос армированных резиной длиной 150 мм каждая и комплект нижних пластин, болтов и гаек.
Для стыковки лент шириной 1000 мм достаточно одной коробки.

BOLT SOLID PLATE «VP» FLEXCO
(Флекско) применяют для механической стыковки конвейерных лент, транспортирующих сыпучие материалы с высокой степенью абразивного воздействия ( гравий,песок, соль, уголь, известняки, железную руду т.д).
Резиновое покрытие дает  увеличение срока эксплуатации соединения.

Заказной
номер
Ширина ленты,
мм
Прочность ленты,
Н/мм
Толщина ленты,
мм
Min. диаметр
барабана, мм
140 VP 900 (5х180 мм) 400 5-11 360
190 VP 900 (5х180 мм)
600 8-14 450
2VP 900 (6х150 мм) 750 14-21 760





Ширина ленты, мм
140 VP, 190 VP
2 VP
Ширина ленты, мм
140 VP, 190 VP
2 VP
450 3 3 1050 6 7
600 4 4 1200 7 8
700 4 5 1350 8 9
900 5 6 1500 9 10



Монтажные инструменты и приспособления
Инструмент
Название
Заказной номер
Типоразмер соединений
Масса, кг

11 ф

пробойник

Р1Р

140 VP

190 VP

0,06

P2P

2 VP

0,10

12ф

торцовый гаечный ключ

S1S

140 VP
190 VP

0,09

S2S

2 VP

0,09

13ф

направляющая для насадки болтов

2BH

140 VP
190 VP
2 VP

0,02

14ф

Обламыватель болтов

110

140 VP
190 VP

0,60

112

2 VP

0,66

Для монтажа с помощью дрели

15ф

пробойник

HР1

140 VP 190 VP

0,07



2 VP 0,07
16ф
гаечный ключ
HW1 140 VP , 190 VP 0,11



2 VP 0,14
17ф
патрон
5552
140 VP
190 VP
2 VP
0.16
