TUCHEM VITON
TUCHEM VITON
Напорно/всасывающий рукав разработан в соответствии с нормой EN12115 для химических продуктов, горячих масел и продуктов нефтехимии.

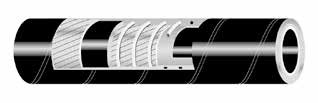

Описание
Внутренний слой Viton®, чёрный Усиление синтетические ткани, медный провод для рассеяния статического электричества, спирали из гальванизированной стали
Наружный слой гладкий, CR, чёрный, электропроводящий, устойчивый к истиранию, к маслу, к старению и к озону, отпечаток текстильного бандажа
Маркировка зелёно/белая лента
TUDERTECHNICA TUCHEM® VITON® Рельефная маркировка в соответствии с EN12115 TUDERTECHNICA FKM EN12115:2011 DN SD PN 16 BAR Ω Q/Y
Технические характеристики
Температурный режим -25°C / +120°C ( -13°F / +248°F ) Температурный режим рукава напрямую зависит от перекачеваемого вещества и времени, при котором вещество в контакте с рукавом
Вакуум 675 mmHg ( 26,6 inHg )
Электрические свойства тип Ω в соответствии с EN12115 ( R<106 Ω ) Норма EN12115 TRbF 131/2
Внутренний диаметр |
Наружный диаметр |
Рабочее давление |
Разрывное давление |
вес |
Радиус изгиба |
[mm] |
[mm] |
[bar] |
[bar] |
[kg/mt] |
[mm] |
| 19 | 31 | 16 | 64 | 0,81 | 125 |
| 25 | 37 | 16 | 64 | 1,01 | 150 |
| 32 | 44 | 16 | 64 | 1,19 | 175 |
| 38 | 51 | 16 | 64 | 1,48 | 225 |
| 50 | 66 | 16 | 64 | 2,30 | 275 |
| 51 | 67 | 16 | 64 | 2,33 | 275 |
| 63,5 | 79,5 | 16 | 64 | 3,32 | 350 |
| 75 | 91 | 16 | 64 | 3,83 | 400 |
| 76 | 92 | 16 | 64 | 3,87 | 400 |
| 100 | 116 | 16 | 64 | 5,01 | 550 |
| 102 | 118 | 16 | 64 | 5,05 | 550 |
Данные относятся к температуре окружающей среды (20°С).
