Элеваторы

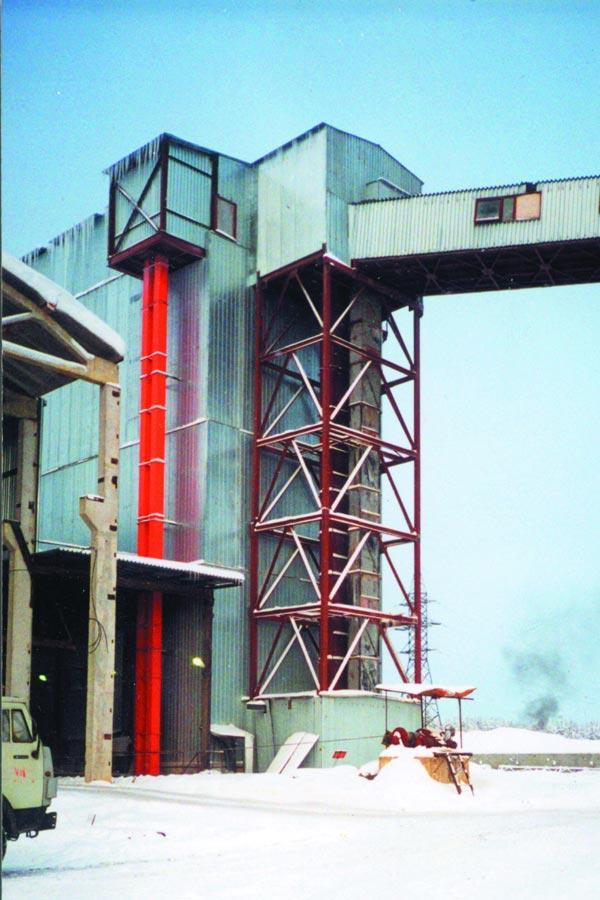

Элеватор ковшовый.
Представляет собой вертикальный ленточный (или цепной) конвейер с ковшами, за счёт непрерывного перемещения осуществляется подъём материала. Как правило, конвейер помещают в прямоугольной трубе.
Материал в нижней части подхватывается ковшами, перемещается вертикально и выгружается через патрубок в горизонтальном направлении в верхней части нории. Ковши идут вниз опрокинутыми.
Максимальная высота подъёма материала, как правило, не превышает 60 м.
Применяется в комбикормовой, мукомольной и химической промышленности. Существует также и наклонный элеватор — транспортирующее оборудование, предназначенное для транспортирования углей и продуктов их обогащения под углом наклона к горизонту 60—82°, влажностью до 25 %, а также для транспортирования других сыпучих материалов с аналогичными свойствами.
Ковшовый представляет собой замкнутое полотно с тяговым узлом, огибающим приводной и натяжной барабаны (звёздочки), и прикрепленными к нему ковшами. Несущей и ограждающей частью Э. является сварной стальной кожух с загрузочным и разгрузочным патрубками. Привод имеет электродвигатель, редуктор, муфты и останов, предотвращающий обратное движение полотна. На Э. применяется винтовое или грузовое натяжное устройство .Скорость движения полотна тихоходных Э. до 1 м/сек, быстроходных до 4 м/сек. Подача ковшовых Э. 5‒500 м3/ч, высота подъёма Н не превышает 60 м. Основными параметрами ковшовых Э. являются ширина ВК, высота h, вылет А, полезная (до кромки передней стенки) вместимость ковша и расстояние (шаг) между ковшами aK. Быстроходные Э. имеют расставленные глубокие и мелкие ковши, для которых ak = (2,5‒3) h, a в качестве тягового органа ‒ конвейерную резинотканевую ленту или короткозвенную цепь. На тихоходных Э. применяются сомкнутые (ak = h) с бортовыми направляющими остроугольные и со скруглённым днищем ковши, прикрепленные боковыми стенками к двум тяговым цепям.
Полочный Э. имеет 2 вертикальные пластинчатые втулочные цепи, огибающие верхние тяговые и нижние натяжные звёздочки. К цепям жестко прикреплены захваты-полки, соответствующие форме и размерам груза. Загрузка полок производится вручную или автоматически с гребенчатого стола, а разгрузка в верхней части нисходящей ветви ‒ при опрокидывании полок. Скорость движения цепей полочного Э. 0,2‒0,3 м/сек.
Люлечный Э. отличается от полочного способом крепления рабочего органа ‒ люльки, которая благодаря шарнирному подвесу на всех участках трассы сохраняет горизонтальное положение днища. Загрузка люлечных Э. производится на восходящей, а разгрузка ‒ на нисходящей ветви. Скорость движения полотна 0,2‒0,3 м/се
