GRANIT Фланцевое соединение

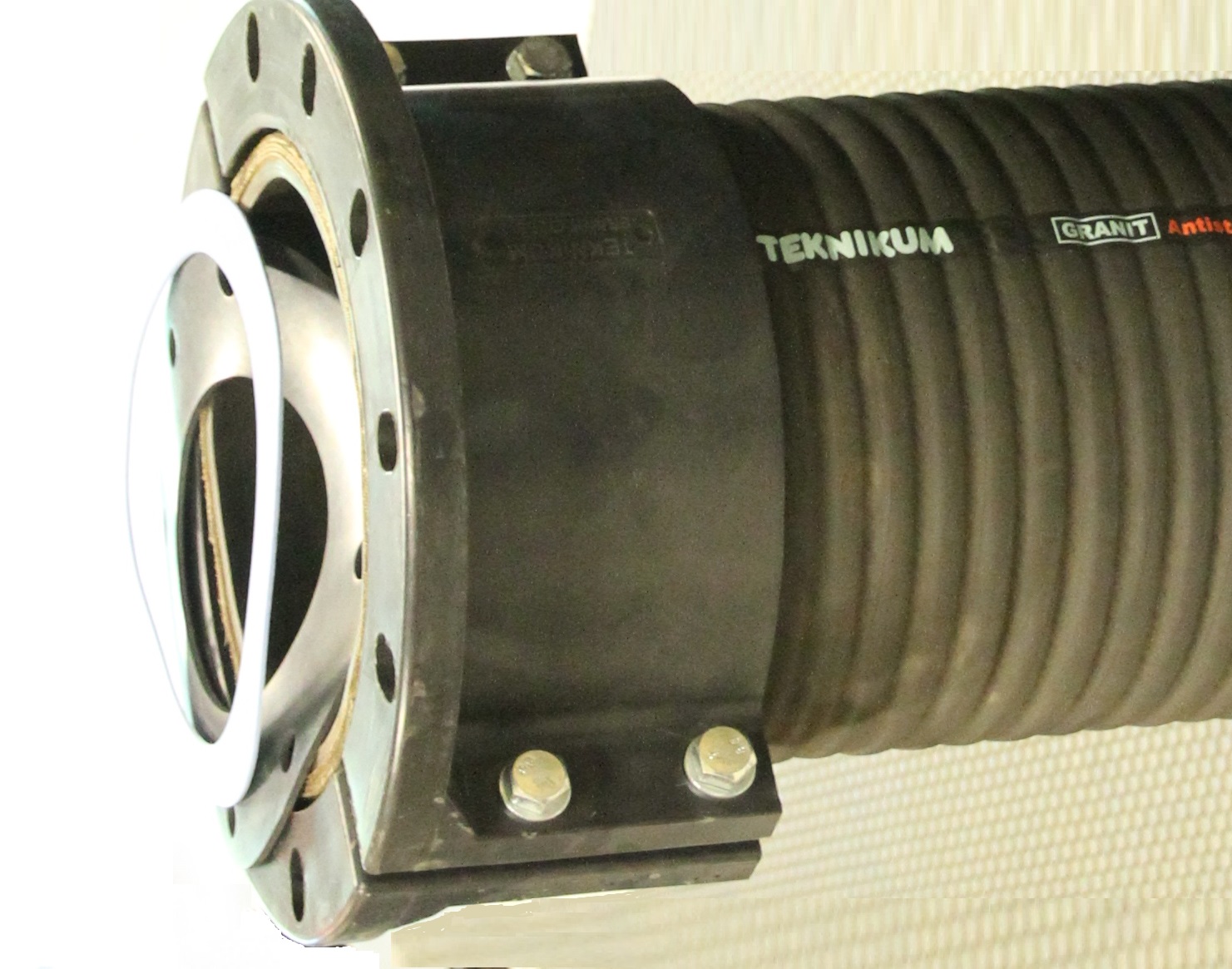

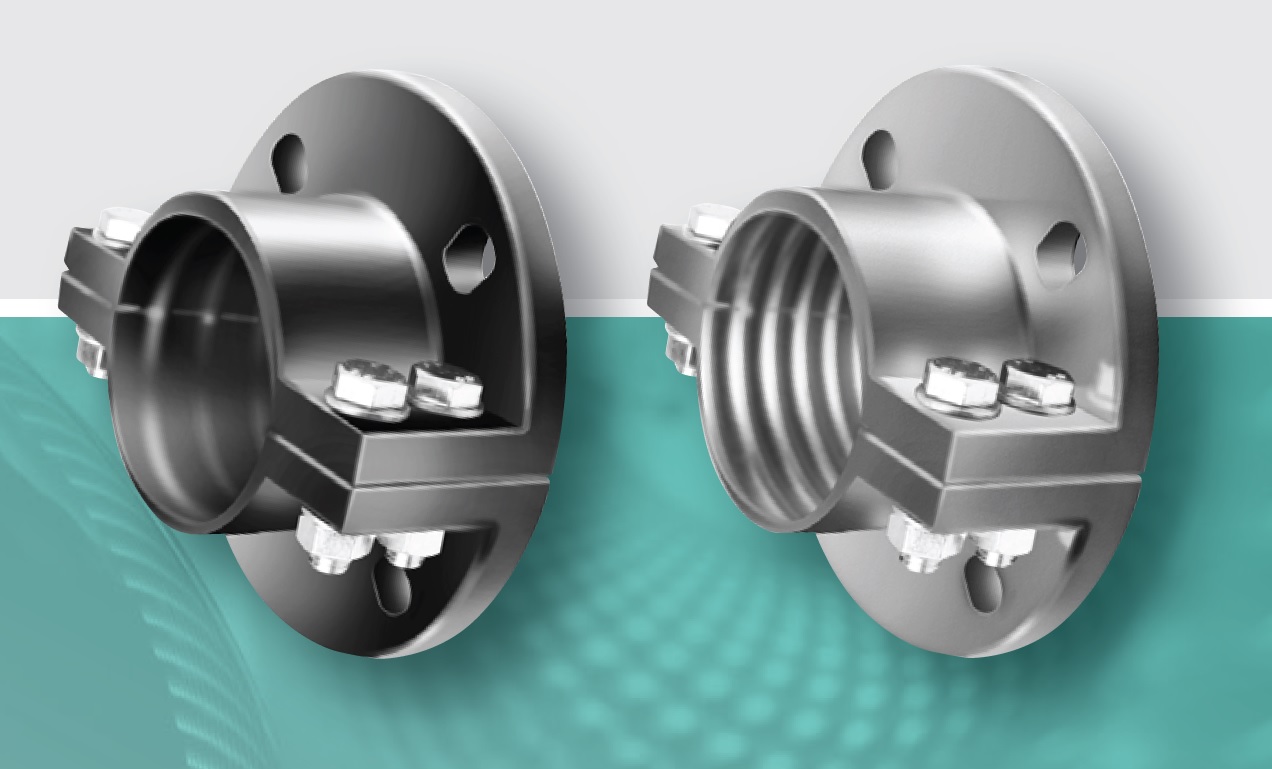

Granit Select это механическое соединение для рукава Granit с гофрированной поверхностью. Соединение крепят на поверхности, что обеспечивает свободный поток внутри рукава. Материал соединения D-RIM™ (полимер усиленного качества: лёгкий, противоударный, не подвержен коррозии) или алюминий. Размер фланцев соответствует стандартам DIN PN 10 и ANSI B 16.5 (150PSI). Уплотнитель к соединению изготовлен из полипропилена (TIIV-PP). Материалом соединения является либо алюминий, либо антистатический полиамид. Стоимость уплотнителя не входит в стоимость соединения.
Артикул |
О.d. Рукава, мм |
Давление, Мра |
Длина муфты |
вес, кг |
AЛЮМИНИЙ |
||||
GRANS050-AL |
83 ±2 | 1,0 | 95 | 1,60 |
GRANS065-AL |
98 ±2 | 1,0 | 100 | 1,90 |
GRANS080-AL |
113 ±2 | 1,0 | 100 | 2,00 |
GRANS102-AL |
133 ±2 | 1,0 | 85 | 2,80 |
GRANS127-AL |
164 ±2 | 1,0 | 105 | 4,30 |
GRANS152-AL |
189 ±2 | 1,0 | 120 | 5,00 |
GRANS203-AL |
246 ±2 | 1,0 | 155 | 6,50 |
GRANS253-AL |
293 ±2 | 0,5 | 175 | 11,20 |
GRANS300-AL |
352 ±2 | 0,5 | 195 | 11,50 |
GRANS350-AL |
407 ±2 | 0,5 | 200 | 15,50 |
АНТИСТАТИЧЕСКИЙ ПОЛИАМИД |
||||
GRANS025 |
53 +0-2 | 1,0 | 70 | 0,60 |
GRANS032 |
60 +0-2 | 1,0 | 70 | 0,70 |
GRANS040 |
73 +0-2 | 1,0 | 70 | 0,90 |
GRANS050 |
83 +0-2 | 1,0 | 70 | 0,90 |
GRANS065 |
98 +0-2 | 1,0 | 70 | 1,00 |
GRANS080 |
113 ±2 | 1,0 | 80 | 1,20 |
GRANS102 |
133 ±2 | 1,0 | 80 | 1,30 |
GRANS127 |
164 ±2 | 1,0 | 120 | 2,20 |
GRANS152 |
189 ±2 | 1,0 | 120 | 2,50 |
GRANS203 |
246 ±2 | 0,5 | 155 | 4,30 |
GRANS253 |
293 ±2 | 0,2 | 175 | 6,20 |
Другие размеры по заказу
