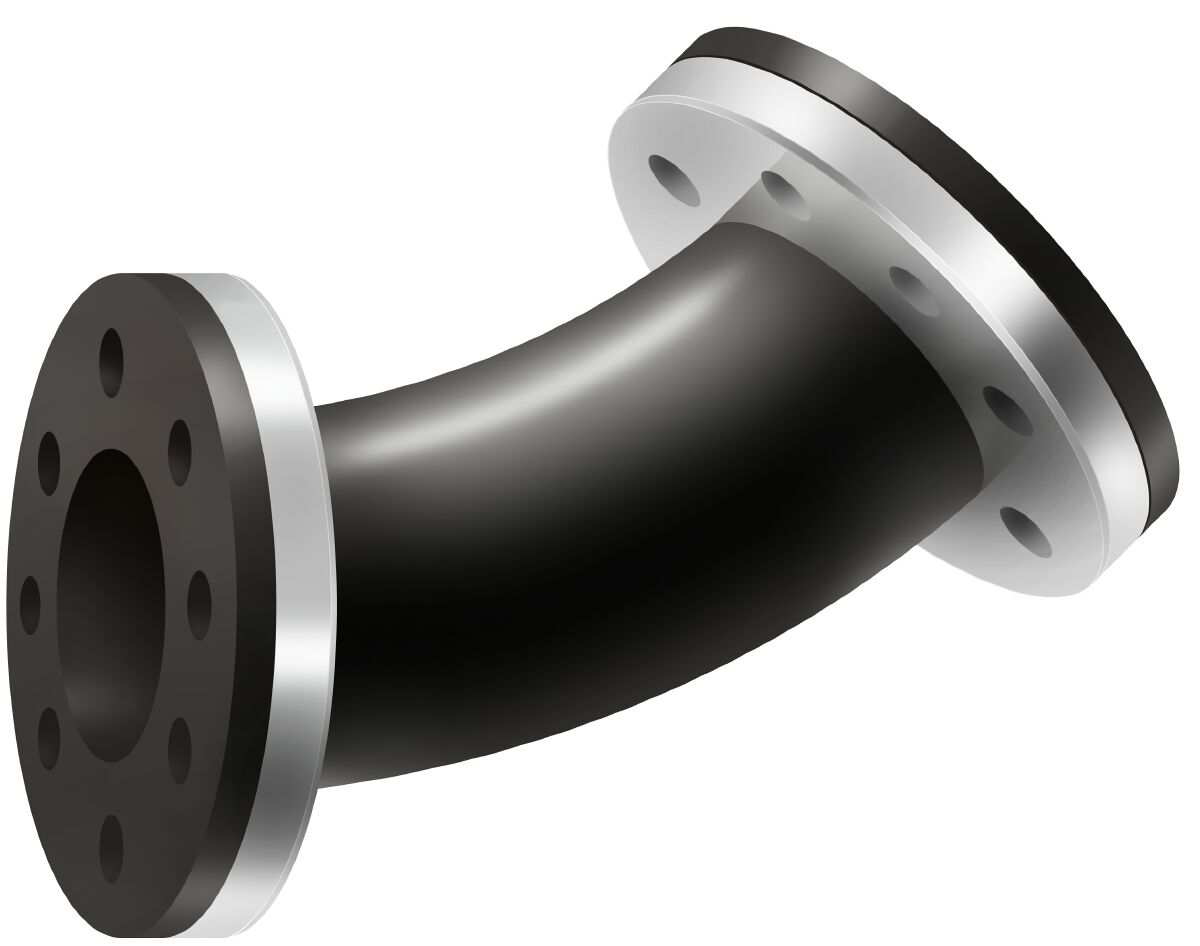

LFR, LFS, LFE 45° фланцевые отводы
Pукава LFR/LFS используются для поглощения вибрации в трубопроводах, а также для транспор- тировки различных материалов. По запросу подобные рукава могут быть произведены из других материалов, например, e.g. EPDM с внутренним керамическим покрытием.
РАБОЧАЯ ТЕМПЕРАТУРА:
- рукава LFR: макс.+70°C
- рукава LFS: макс.+90 °C
- рукава LFE: макс.+100 °C
КОНСТРУКЦИЯ:
- рукав LFR: верхний и внутренний слой NR, износостойкий
- рукав LFS: верхний и внутренний слой NBR, маслостойкий
- рукав LFE: верхний и внутренний слой EPDM, химически стойкий
Арматура: текстиль.
Cтальная спираль от Ø 300 mm
ПРИМЕЧАНИЕ:
Стоимость фланцев и сверления отверстий не входит в стоимость изделия. См. доп. информацию в разделах Соединительные рукава и Опорные фланцы . Типовые размеры приведены в таблице ниже. По заказу также изготавливаем рукава LFS и LFE других размеров. Код продукта для стандартных типоразмеров рукавов LFS… и LFE...
Артикул |
Ø d mm |
Ø D mm |
h mm |
R mm |
b mm |
b1 x b2 mm |
Рабочее давлениеМПа |
Вес кг |
LFR (NR) |
||||||||
LFR10050 |
50 | 72 | 165 | 10 | 290 | 106 x 256 | 1,0 | 1,20 |
LFR10063 |
63 | 85 | 188 | 10 | 310 | 117 x 282 | 1,0 | 1,50 |
LFR10075 |
75 | 97 | 198 | 12 | 340 | 124 x 300 | 1,0 | 1,80 |
LFR10100 |
100 | 130 | 220 | 13 | 374 | 141 x 341 | 1,0 | 3,20 |
LFR10125 |
125 | 155 | 250 | 16 | 422 | 159 x 384 | 1,0 | 4,50 |
LFR10150 |
150 | 180 | 285 | 15 | 483 | 177 x 427 | 1,0 | 5,90 |
LFR06200 |
200 | 236 | 340 | 16 | 591 | 212 x 512 | 0,6 | 9,90 |
LFR06250 |
250 | 284 | 395 | 16 | 700 | 247 x 597 | 0,6 | 13,20 |
LFR06300 |
300 | 336 | 445 | 16 | 809 | 286 x 683 | 0,6 | 20,00 |
LFR06305 |
305 | 336 | 445 | 16 | 915 | 445 x 1085 | 0,6 | 22,50 |
LFR06350 |
350 | 390 | 505 | 16 | 724 | 318 x 768 | 0,6 | 24,00 |
LFR06400 |
400 | 440 | 565 | 16 | 600 | 353 x 851 | 0,6 | 32,00 |
LFR06500 |
500 | 540 | 670 | 16 | 700 | 283 x 683 | 0,6 | 40,00 |
LFR06600 |
600 | 640 | 780 | 16 | 800 | 319 x 771 | 0,6 | 42,00 |
