LPR, LPS, LPE напорные компенсаторы
Напорные компенсаторы используются для нейтрализации постепенных и незначительных тепловых расширений в трубопроводах.
РАБОЧАЯ ТЕМПЕРАТУРА:
- рукав LPR: макс.+70°C
- рукав LPS: макс.+90°C
- рукав LPE: макс.+100°C
КОНСТРУКЦИЯ:
- рукав LPR: верхний и внутренний слой NR
- рукав LPS: верхний и внтренний слой NBR, маслостойкий
- рукав LPE: верхний и внтренний слой EPDM, химически стойкий
Арматура: текстиль
ПРИМЕЧАНИЕ:
Стоимость фланцев и сверления отверстий не входит в стоимость изделия. См. доп. информацию в разделах Соединительные рукава и Опорные фланцы . Типовые размеры приведены в таблице ниже. По заказу также изготавливаем рукава LPS и LPE других размеров. Код продукта для стандартных типоразмеров рукавов LPS… и LPE… LPR, LPS, LPE

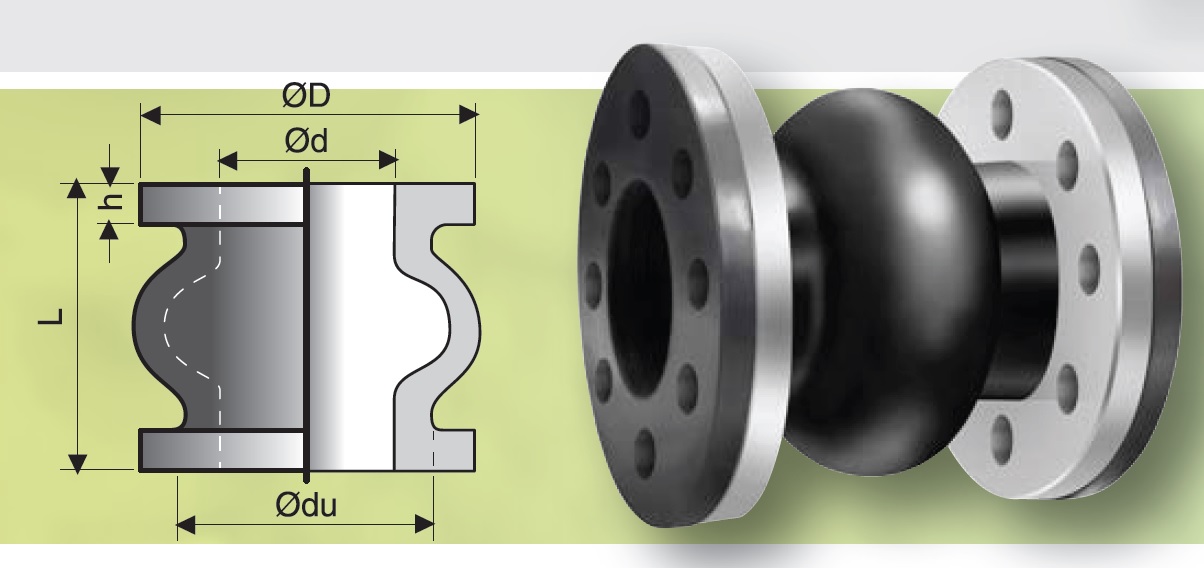

Артикул |
Ø dmm |
Lmm |
Рабочее давлениеMPa |
Осевая гибкостьмм |
Боковая гибкостьмм |
Угловое отклонениемм |
Вескг/шт |
LPR (NR) |
|||||||
LPR10025 |
25 | 41 | 115 | 12 | 200 | 1,0 | 0,60 |
LPR10032 |
32 | 50 | 140 | 12 | 200 | 1,0 | 0,80 |
LPR10050 |
50 | 68 | 165 | 15 | 200 | 1,0 | 1,10 |
LPR10063 |
63 | 84 | 185 | 15 | 220 | 1,0 | 1,40 |
LPR10075 |
75 | 94 | 200 | 17 | 220 | 1,0 | 1,70 |
LPR10100 |
100 | 132 | 220 | 17 | 220 | 1,0 | 2,10 |
LPR10125 |
125 | 155 | 250 | 17 | 220 | 1,0 | 3,80 |
LPR10150 |
150 | 181 | 285 | 19 | 240 | 1,0 | 5,10 |
LPR06200 |
200 | 234 | 340 | 19 | 280 | 0,6 | 5,90 |
LPR06250 |
250 | 281 | 395 | 19 | 300 | 0,6 | 10,80 |
LPR06300 |
300 | 333 | 445 | 22 | 320 | 0,6 | 15,60 |
LPR06350 |
350 | 384 | 505 | 22 | 320 | 0,6 | 18,30 |
LPR06400 |
400 | 443 | 565 | 25 | 340 | 0,6 | 25,00 |
LPR06500 |
500 | 545 | 700 | 25 | 340 | 0,6 | 32,90 |
