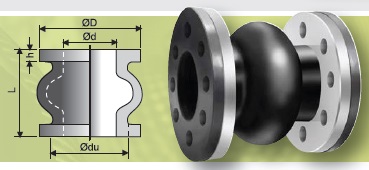

Компенсаторы LUR/LUS/LUE
Компенсаторы используются для нейтрализации постепенных и незначительных тепловых расширений в трубопроводах.
РАБОЧАЯ ТЕМПЕРАТУРА:
- рукав LUR: макс. +70°C
- рукав LUS: макс. +90°C
- рукав LUE: макс. +100°C
КОНСТРУКЦИЯ:
Рукав LUR: верхний внутренний слой NR
Рукав LUS: верхний и внутренний слой NBR, маслостойкий
рукав LUE: верхний и внутренний слой EPDM, химически стойкий
Арматура: текстиль и стальная спираль
ПРИМЕЧАНИЕ:
Стоимость фланцев и сверления отверстий не входит в стоимость изделия. См. доп. информацию в разделах Соединительные рукава и Опорные фланцы. Типовые размеры приведены в таблице ниже. По заказу также изготавливаем рукава LUS и LUE других размеров. Код продукта для стандартных типоразмеров рукавов LUS… и LUE…
Артикул |
Ø d
mm |
L
mm |
Рабочее давлениеMPa |
Осевая гибкостьмм |
Боковая гибкостьмм |
Угловое отклонениемм |
Вескг/шт |
LUR (NR) |
|||||||
LUR050 |
50 | 68 | 165 | 15 | 200 | 0,07 | 1,10 |
LUR063 |
63 | 84 | 185 | 15 | 220 | 0,07 | 1,50 |
LUR075 |
75 | 94 | 200 | 17 | 220 | 0,07 | 1,80 |
LUR100 |
100 | 132 | 220 | 17 | 220 | 0,07 | 2,90 |
LUR125 |
125 | 155 | 250 | 17 | 220 | 0,07 | 3,90 |
LUR150 |
150 | 181 | 285 | 19 | 240 | 0,07 | 5,30 |
LUR200 |
200 | 234 | 340 | 19 | 280 | 0,07 | 8,10 |
LUR250 |
250 | 281 | 395 | 19 | 300 | 0,07 | 12,10 |
LUR300 |
300 | 333 | 445 | 22 | 320 | 0,07 | 14,00 |
LUR350 |
350 | 384 | 505 | 22 | 320 | 0,07 | 16,40 |
LUR400 |
400 | 443 | 565 | 25 | 340 | 0,07 | 21,90 |
LUR500 |
500 | 545 | 700 | 25 | 340 | 0,07 | 30,70 |
