Tройники LTR/LTS/LTE

1у

Tройники LTR/LTS/LTE используются для поглощения вибрации в трубопроводах, а также для транспортировки различных материалов.
По запросу подобные рукава могут быть произведены из других материалов, например, e.g. EPDM с внутренним керамическим покрытием.

РАБОЧАЯ ТЕМПЕРАТУРА:
рукав LTR: макс.+70°C
рукав LTS: макс.+90°C
рукав LTE: макс.+100°C

КОНСТРУКЦИЯ:
рукав LTR: верхний и внутренний слой NR
рукав LTS: верхний и внутренний слой
NBR, маслостойкий
рукав LTE: верхний и внутренний слой
EPDM, химически стойкий
Арматура: текстиль

ПРИМЕЧАНИЕ:
Стоимость фланцев и сверления отверстий не входит в стоимость изделия. См. доп. информацию в разделах Соединительные рукава  и Опорные фланцы

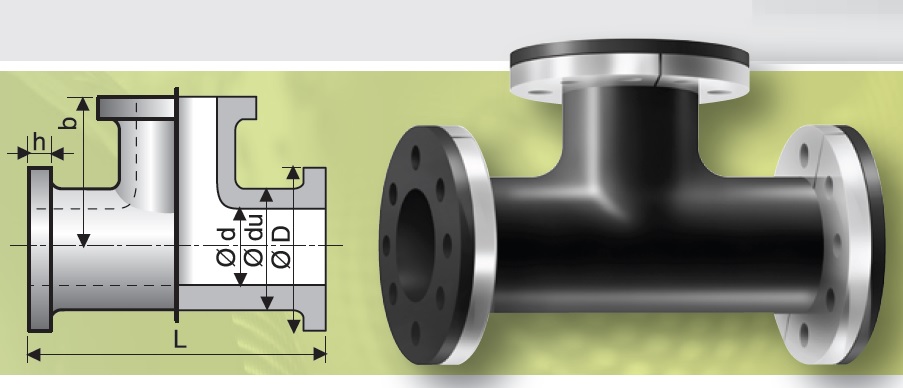

Типовые размеры приведены в таблице ниже. По заказу также изготавливаем рукава LTS и LTE других размеров. Код продукта для стандартных типоразмеров рукавов LTS… и LTE…

Артикул
 Ø d mm
 Ø du mm
 Ø D mm
 h mm
 b mm
 L mm
Рабочее
давление MPa
 Вес кг/шт.
 LTR (NR)

 LTR10025
 25    47    115    10    150    300    1,0    0,80
 LTR10032
 32    50    140    12    150    300    1,0    1,00
 LTR10040
 40    62    153    10    150    300    1,0    1,40
 LTR10050
 50    72    165    10    150    300    1,0    1,70
 LTR10063
 63    85    195    12    175    350    1,0    2,20
 LTR10075
 75    96    199    12    175    350    1,0    2,60
 LTR10100
 100    130    220    13    200    400    1,0    4,50
 LTR10125
 125    155    253    16    225    450    1,0    6,50
 LTR10150
 150    180    285    15    250    500    1,0    7,90
 LTR06200
 200    236    340    16    300    600    0,6    13,10
 LTR06250
 250    284    395    16    350    700    0,6    18,00
 LTR06300
 300    336    445    16    400    800    0,6    24,80
 LTR06350
 350    390    505    16    450    900    0,6    38,00
 LTR06400
 400    440    565    16    500    1000    0,6    50,00
 LTR06500
 500    542    672    16    600    1200    0,6    64,00
