Резиновые отводы для промышленных  трубопроводов

прямые трубы, загнутые  и Т образные

отводы

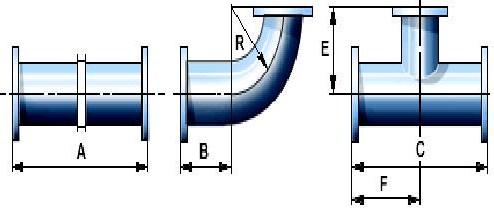

НОРМАЛЬНЫЙ РАЗМЕР мм.

ПРЯМАЯ
часть
A max.  мм.

90º угол

R max. =2,5 x D B max.  мм.

T-часть
C max.  мм.

T- часть
F max.  мм.

T- часть
E max.  мм.

50

4000

150

4000

300

150

65

4000

150

4000

300

150

80

5000

200

5000

400

150

100

6000

200

6000

450

250

125

6000

200

6000

500

400

150

6000

200

6000

500

400

200

6000

300

6000

500

400

250

6000

300

6000

500

400

300

6000

400

-

-

-

350

6000

-

-

-

-

400

6000

-

-

-

-

500

12000

-

-

-

-

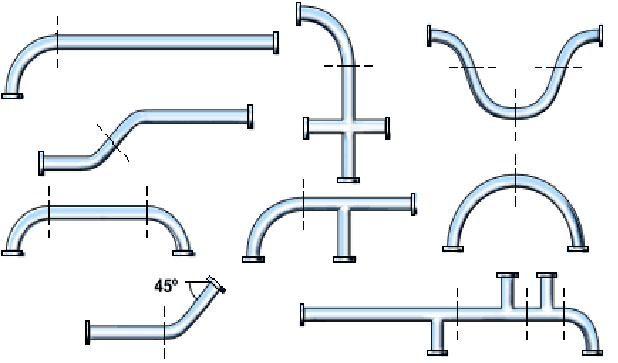

Сложные структуры трубы должен быть разобраны на стандартные отрезки, чтобы резиновое покрытие  было легче сделать.
В сложных случаях мы хотели бы, чтобы  вы  отправить нам рисунок, так чтоб мы могли дать более подробные инструкции.
