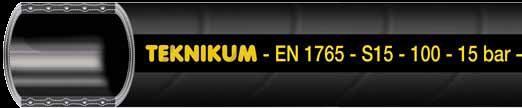

DOCK-TEK 1765
Напорно-всасывающий рукав

док тек

Рукав Dock-Tek 1765 предназначен для перекачки сырой нефти и жидких нефтепродуктов и отвечает требованиям стандарта EN 1765 «Рукава и рукава в сборе резиновые. Налив и слив нефти на берегу».

От трубопровода в этих условиях требуется лёгкость и гибкость. Стандарт классифицирует рукава на типы S и L. Рукава в сборе типа S предназначены как для всасывания нефти, так и для слива, а рукава типа L - только для распределительных систем. Трубопроводы обоих типов могут быть как
проводящими, так и не проводящими электричество. Стандарт EN 1765 устанавливает более жесткие требования к рукавам, чем многие другие стандарты, например, в отношении электропроводности и конструкции рукава. Например, максимально допустимое сопротивление для трубопровода, проводящего
электричество, составляет 100 Ω, аминимально допустимое сопротивление для непроводящего трубопровода составляет 2,5 х 104 Ω. Также стандарт отмечает особенности текстильной арматуры, и рукав Dock-Tek 1765 превосходит соответствующие рукава конкурентов по циклу работоспособ-
ности и характеристикам давления.

РАБОЧАЯ ТЕМПЕРАТУРА:
-30°C...+100°C

Конструкция :
Внутренний слой: чёрный NBR, масло и бензостойкий
Арматура: тип S: текстиль и стальная спираль; тип L: текстиль
Верхний слой: чёрный CR, погодо- и износостойкий

Фактор безопасности: 4

ПРИМЕЧАНИЕ:

Стандарт EN 1765 устанавливает требования к договору между продавцом и покупателем, сторонам необходимо определить подробности, относящиеся к рукаву в сборе. Пожалуйста, свяжитесь с нашим отделом продаж.

артикул
Ø i.d.
mm
Ø o.d.
mm
Рабочее давление
MPa
вакуум max.
MPa
Радиус загиба
mm
Вес
kg/m
Длина
m
Type S







1765050S
50
66
0,7/1,0/1,5
0,09
350
1,90
40
1765075S
75
91
0,7/1,0/1,5
0,09
450
3,10
40
1765100S
100
116
0,7/1,0/1,5
0,09
600
4,30
40
1765150S
150
170
0,7/1,0/1,5
0,09
800
7,50
40
Type L







1765050L
50
66
0,7/1,0/1,5
-
300
1,70
40
1765075L
75
91 0,7/1,0/1,5
-
450
2,10
40
1765100L
100
116
0,7/1,0/1,5
- 600
4,10
40
1765150L
150
170
0,7/1,0/1,5
-
900
7,30
40
