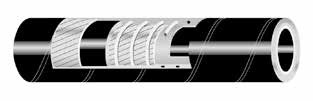

TUPETROL MASTER
TUPETROL MASTER
Напорно/всасывающий рукав разработан в соответствии с нормой EN12115 для масел и бензина с ароматическим содержанием до 50%. Труба протестирована и сертифицирована лабораторией INERIS для использования в области Атех (Ex-Zone).
Описание
Внутренний слой NBR 1, чёрный, электропроводящий. Усиление синтетические ткани, медный провод для рассеяния статического электричества, спирали из гальванизированной стали Наружный слой гладкий, CR, чёрный, электропроводящий, устойчивый к истиранию, к маслу, к старению и к озону, отпечаток текстильного бандажа
Маркировка
жёлтая TUDERTECHNICA TUPETROL MASTER Рельефная
маркировка в соответствии с EN12115 TUDERTECHNICA NBR1 EN12115:2011 DN SD PN 16 BAR Ω/T Q/Y
Технические характеристики
Температурный режим -30 °C / +100°C ( -22°F / +212°F )
Вакуум 675 mmHg ( 26,6 inHg )
Электрические свойства тип Ω/Т в соответствии с EN12115 (R<106 , R<109 через стенку рукава) Норма EN12115 TRbF 131/2
Внутренний диаметр |
Наружный диаметр |
Рабочее давление |
Разрывное давление |
вес |
Радиус изгиба |
[mm] |
[mm] |
[bar] |
[bar] |
[kg/mt] |
[mm] |
| 19 | 31 | 16 | 64 | 0,69 | 65 |
| 25 | 37 | 16 | 64 | 0,85 | 90 |
| 32 | 44 | 16 | 64 | 1,06 | 120 |
| 38 | 51 | 16 | 64 | 1,42 | 155 |
| 50 | 66 | 16 | 64 | 2,19 | 215 |
| 51 | 67 | 16 | 64 | 2,22 | 215 |
| 63,5 | 79,5 | 16 | 64 | 3,05 | 275 |
| 75 | 91 | 16 | 64 | 3,54 | 330 |
| 76 | 92 | 16 | 64 | 3,58 | 330 |
| 100 | 116 | 16 | 64 | 4,58 | 450 |
| 102 | 118 | 16 | 64 | 4,64 | 450 |
Данные относятся к температуре окружающей среды (20°С).
